DC-DC convertor 2A

Универсальный импульсный  DC-DC преобразователь постоянного напряжения с неизолированным входом/выходом спроектирован для использования вместе с маломощными системами питания и распределения энергии в цепях разнообразной бытовой и промышленной электроники.

Модуль ориентирован на направление конструирования и производства технически простых зарядных устройств для низковольтных аккумуляторных батарей, обладает расширенным функционалом контроля за процессом заряда.

Модель стабилизатора XW036FR4 состоит из двух полноценных ШИМ-преобразователей с чипами LM2577 и LM2596, включенных последовательно друг за другом.

Совместная работа двух чипов преобразователей исключает контроль за уровнем входного напряжения, характерного для плат с одной функцией: понижения напряжения или повышения напряжения.

Тандем встроенных преобразователей образует универсальное устройство, способное поднимать или опускать уровень напряжения на выходе до необходимого значения в диапазоне 1.25-25 вольт.

Стабилизатор работает от входного напряжения 4-35 вольт, укомплектован регулировкой силы тока нагрузки, благодаря которой возможно поддерживается сценарий использования в качестве драйвера мощного светодиодного оборудования.

Технические характеристики:

• Вид преобразователя: неизолированный; импульсный; асинхронный; повышающий - понижающий; универсальный стабилизатор.

• Напряжение на входе постоянное: 4 - 35В

• Напряжение на выходе: постоянное: 1.5 - 25В

• Нагрузочный ток продолжительный: до 1А

• Нагрузочный ток пиковый: до 2.5А (с дополнительным охлаждением)

• Выходная мощность (макс): 15Вт (с дополнительным охлаждением)

• Чип регулятора: повышающий XL6019E1, понижающий LM2596S

• Частота преобразования ШИМ: 50кГц / 150кГц

• Эффективность преобразования (КПД), макс.: 80%

• Управление: выходное напряжение, выходной ток

• Настройка: потенциометр с поворотным механизмом регулировки (25 ± 3 оборотов)

• Встроенные функции: индикация состояния заряда батареи CC/CV

• Размеры: 50 х 37 х 13мм

Подключение и регулировка DC-DC преобразователя-стабилизатора XW036FR4

Плюсовая и минусовая линии от первичного источника напряжения и тока припаиваются к специальным площадкам XW036RF4 входной группы IN+/IN-.

Цепь нагрузки присоединяется с противоположной стороны OUT+/OUT-.

Максимальное внимание к соблюдению полярности крайне важно, защита от переполюсовки в преобразователе отсутствует.

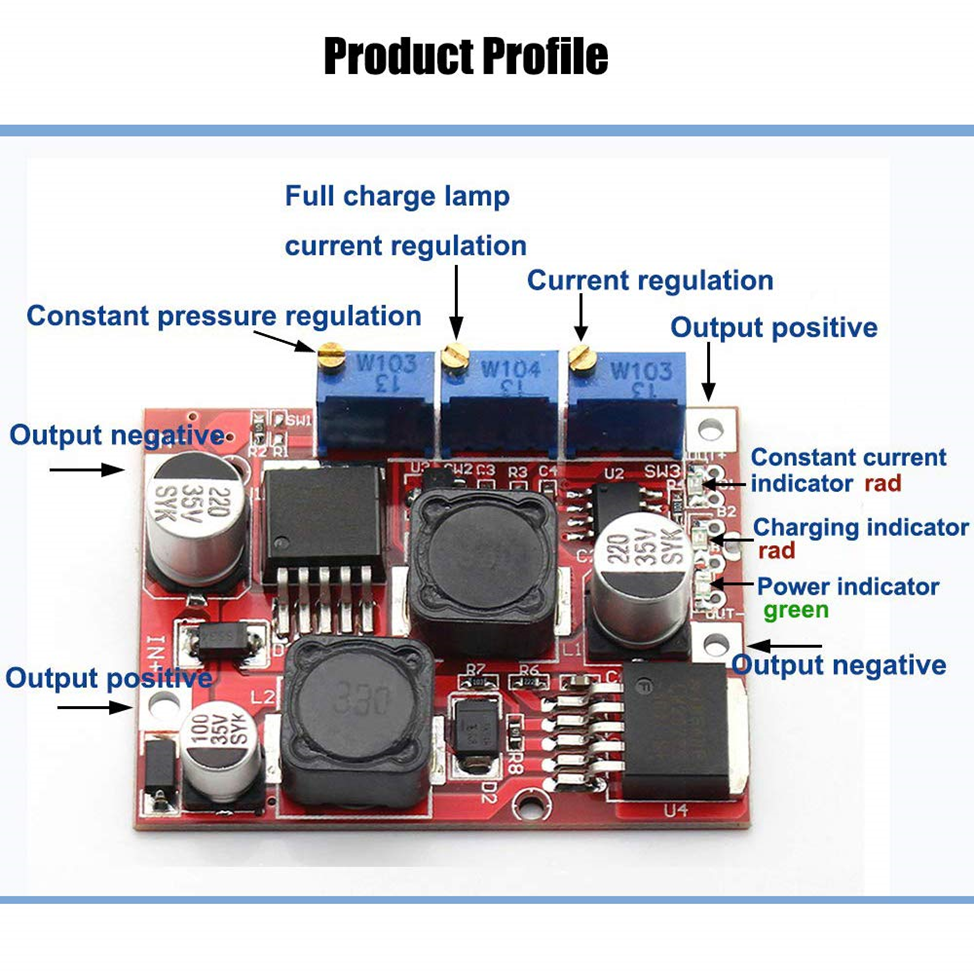

В контуре обратной связи XW036RF4/U016V установлены переменные резисторы "CV" и "CC", обозначенные на плате маркировкой SW1 и SW3.

Регуляторы CV и CC определяют уровень напряжения и тока на выходе.

Поворотом по часовой стрелке, регулируемое значение потенциометра увеличивается, в обратном направлении - уменьшается.

Регулировка выходных параметров напряжения и тока во всём диапазоне доступных значений, от самых малых до самых высоких, выполняется за 25 ± 3 полных оборота винта подстроечного резистора  вокруг своей оси.

За током нагрузки в схеме XW036RF4 наблюдает сдвоенный компаратор LM358, запитаный от интегрированного в модуль, независимого 5-вольтового стабилизатора 78L05.

DC-DC преобразователь XW036RF4 ограничивает величину тока нагрузки методом балансировки выходной мощности, с автоматическим снижением выходного напряжения.

Одним из блоков LM358 оценивается падение напряжения на шунтирующем резисторе в виде зигзагообразной дорожки с обратной стороны платы.

По полученным результатам определяется сила нагрузочного тока.

В момент превышения допустимого порога тока включается индикатор перегрузки "B1", преобразователь входит в режим стабилизации тока.

Настройка параметра выходного напряжения осуществляется по показаниям произвольно взятого вольтметра на 50 вольт и более, измеряющего потенциал выводов группы OUT+/- без подключения нагрузочной цепи.

Регулировка параметра ограничения тока должна проводиться с помощью электронного прибора, эмулирующего силовую нагрузку.

Альтернативным способом может стать амперметр, подключенный в разрыв с нагрузочной цепью, для которой имеются чётко известные характеристики потребления энергии.

Обратите внимание!  Минусовые контакты на входе IN- и выходе OUT- платы преобразователя необходимо подключать раздельно друг от друга.

В случае их объединения в одну общую линию последует отказ встроенной в модуль DC-DC стабилизатора опции ограничения тока нагрузки.

Зарядное устройство для аккумуляторной батареи, индикация событий CC/CV

Плата XW036RF4 поддерживает технологию двух-этапного заряда аккумуляторной батареи CC/CV.

На первом этапе заряда, многоразовый накопитель электроэнергии заряжается постоянным током до уровня 70-90% от собственного номинала.

На втором и завершающем этапе, недостающие 10-30% восполняются постоянным напряжением CV, ток заряда постепенно и плавно снижается почти до самого минимума.

Достижение наименьшего тока в процессе заряда считается завершением цикла.

В схеме преобразователя XW036RF4 отсутствует механизм автоматического отключения аккумуляторной полностью заряженной батареи.

Продолжительное подключение заряженной батареи к DC-DC модулю с активным индикатором "ОК" не рекомендуется.

Плата регулятора U016V (XW036RF4) оснащена двумя световыми индикаторами и символизирующими этапы выполнения и окончания заряда батареи.

А также вспомогательным регулятором уровня переключения индикаторов, стоящего между регуляторами напряжения и тока.

Регулятор  позволяет настроить порог включения индикаторов состояния заряда CC/CV, рассчитываемый в процентном отношении от номинального зарядного тока.
